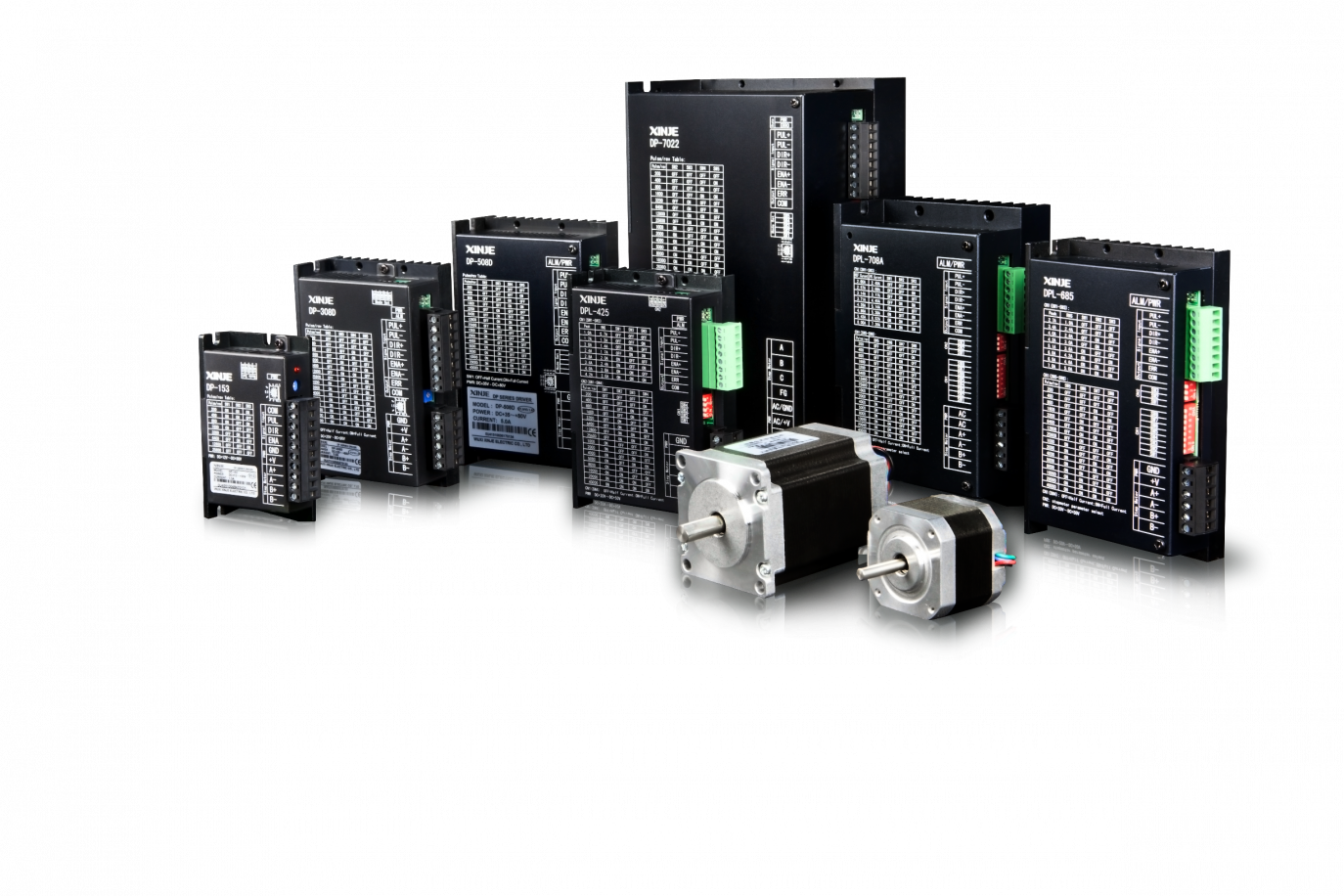

Step Sistemleri

Haberleşme tipi, pulse tipi ve entegre sürüş kontrol tipi dahil

Haberleşme Tipi Step Motor Sürücüleri

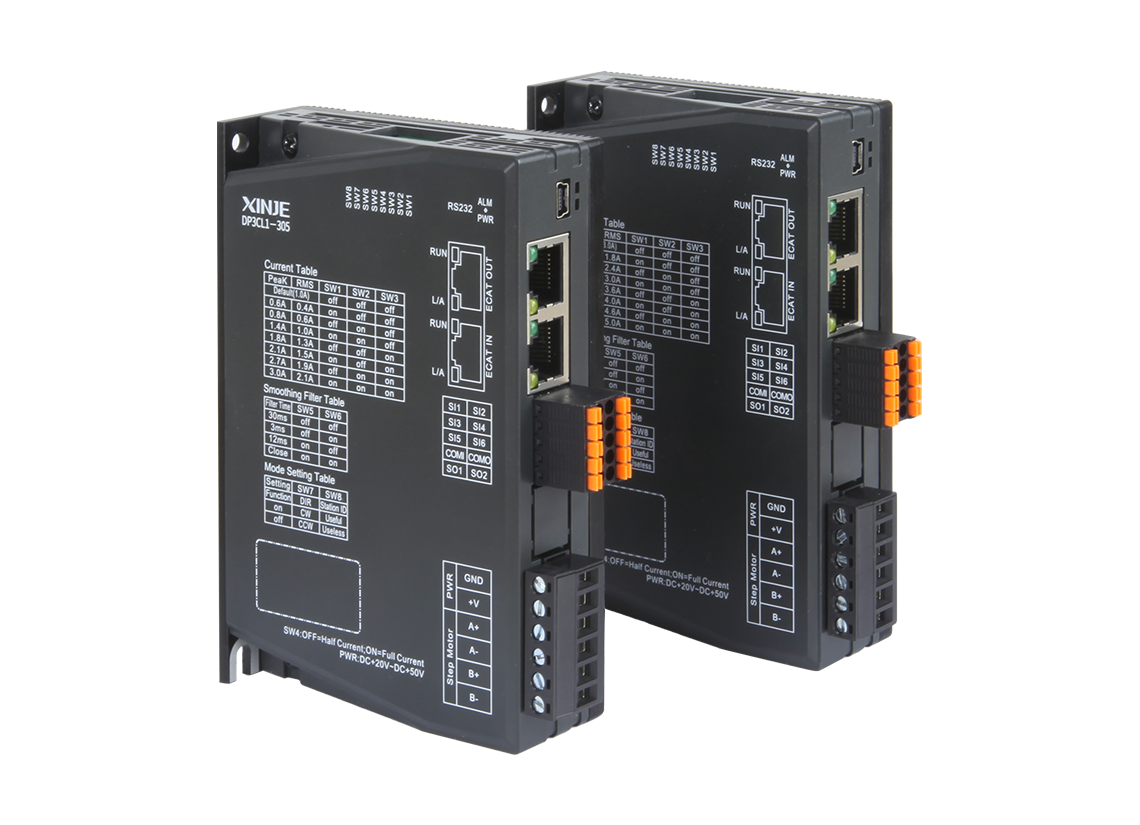

DP3CL1 ekonomik açık döngü veri yolu adım sürücüsü

COE protokolünü destekler, yüksek performans, kararlı ve güvenilir



DP3CL1 serisi CiA402 standardına uygundur ve 32 ekseni destekler. Ana ve yardımcı istasyonlar arasındaki iletişim döngüsü 32 eksen için 1 ms'ye ulaşabilir. Yeni kontrol algoritması mükemmel performansa sahiptir ve elektronik, lazer ve tel sıyırıcılar, işaretleme makineleri, çiziciler vb. gibi çok eksenli kontrol gerektiren cihazlar için kullanılabilir.

Üstün performanslı yeni nesil kontrol algoritmaları

Motor daha sorunsuz çalışır ve sıcaklık artışı önemli ölçüde azalır. EtherCAT veri yolu teknolojisi, en son kontrol algoritmasıyla birleştiğinde motorun yüksek hızlı performansını önemli ölçüde iyileştirerek 2000 rpm'ye kadar ulaşır.

Daha hızlı iletişim için EtherCAT veri yolu teknolojisinin entegrasyonu

COE protokolünü destekler, CiA402 standardına uygundur, 32 ekseni destekler, standart EtherCAT protokol ana istasyonunu destekler ve ana ve bağımlı istasyonlar arasındaki iletişim döngüsü en hızlı 32 eksen için 1 ms'ye kadar ulaşabilir.

Basit kablolama ve daha kolay ekipman bakımı

Bir ağ kablosu geleneksel darbe yön sinyal hattının yerini alır ve güç ve enkoder hatları ile donatılmıştır, bu da kablolamayı basitleştirir. Kablo maliyetlerini, işçilik maliyetlerini ve bakım maliyetlerini önemli ölçüde azaltabilir.

Daha yüksek güvenilirlik ve parazit önleme yeteneği

EtherCAT veri yolunun düşük veri yolu yüküne ve noktadan noktaya fiziksel katmanına dayanarak, parazit ve karışıklık oluşumunu önemli ölçüde bastırabilir ve sistemin güvenilirliğini ve parazit önleme yeteneğini önemli ölçüde artırabilir.

Zengin fonksiyonlar

6 sinyal girişi ve 2 sinyal çıkışı yapılandırın; bunlar prob girişi, pozitif ve negatif limit, başlangıç girişi, alarm çıkışı, fren sinyali çıkışı ve diğer işlevler için kullanılabilir ve farklı müşteri gruplarının ihtiyaçlarını karşılar.

Daha sorunsuz çalışır

Akım, yüke ve hıza göre gerçek zamanlı olarak ayarlanabilir, bu da daha sorunsuz çalışma ve daha düşük motor ısınmasıyla sonuçlanır.

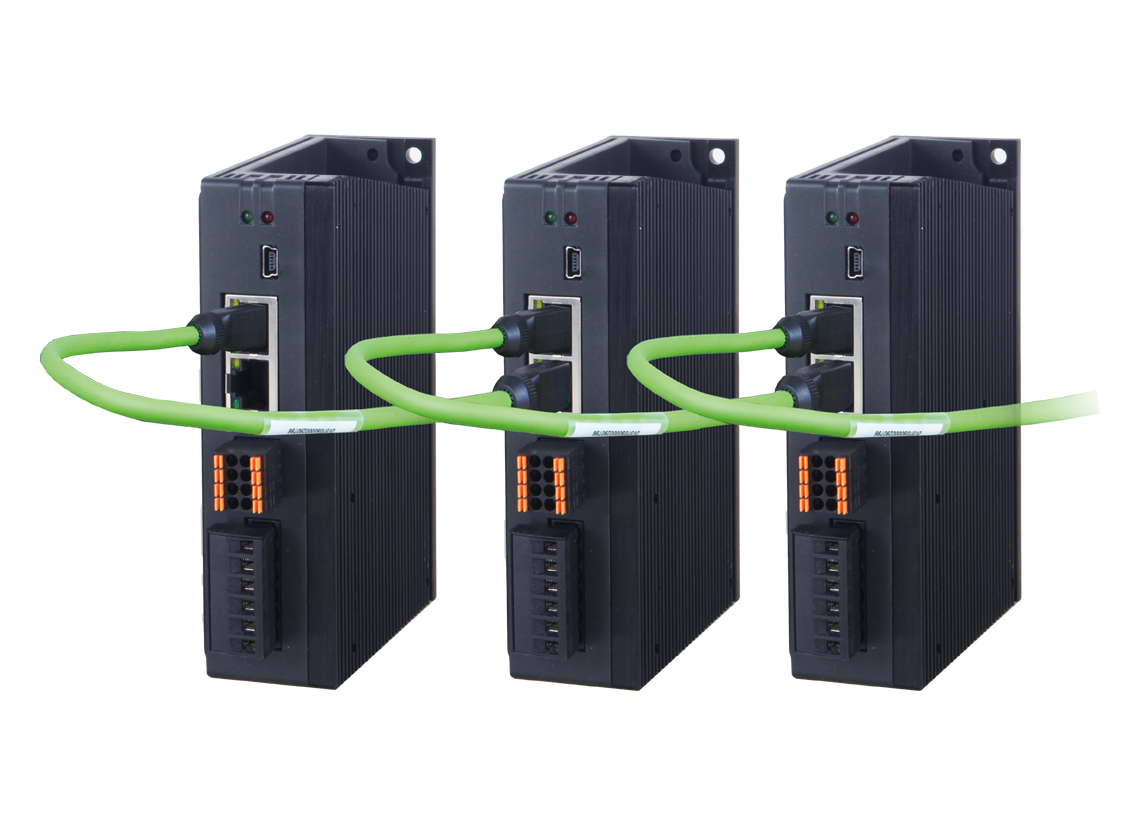

DP3CL serisi açık döngülü veri yolu tipi step motor sürücüsü

COE protokolünü destekler, yüksek performans, kararlı ve güvenilir



DP3CL serisi açık döngülü veri yolu tipi step sürücü, CiA402 standardına uygundur ve 32 ekseni destekler. Ana ve yardımcı istasyonlar arasındaki iletişim döngüsü 32 eksen için 1 ms'ye ulaşabilir. Yeni bir kontrol algoritması ve mükemmel performansla, elektronik, lazer ve tel sıyırıcılar, işaretleme makineleri, çizim makineleri vb. gibi çok eksenli kontrol gerektiren cihazlarda kullanılabilir.

Üstün performanslı yeni nesil kontrol algoritmaları

Motor daha sorunsuz çalışır ve sıcaklık artışı önemli ölçüde azalır. EtherCAT veri yolu teknolojisi, en son kontrol algoritmasıyla birleştiğinde motorun yüksek hızlı performansını önemli ölçüde iyileştirerek 2000 rpm'ye kadar ulaşır.

Daha hızlı iletişim için EtherCAT veri yolu teknolojisinin entegrasyonu

COE protokolünü destekler, CiA402 standardına uygundur, 32 ekseni destekler, standart EtherCAT protokol ana istasyonunu destekler ve ana ve bağımlı istasyonlar arasındaki iletişim döngüsü en hızlı 32 eksen için 1 ms'ye kadar ulaşabilir.

Basit kablolama ve daha kolay ekipman bakımı

Bir ağ kablosu geleneksel darbe yön sinyal hattının yerini alır ve güç ve enkoder hatları ile donatılmıştır, bu da kablolamayı basitleştirir. Kablo maliyetlerini, işçilik maliyetlerini ve bakım maliyetlerini önemli ölçüde azaltabilir.

Daha yüksek güvenilirlik ve parazit önleme yeteneği

EtherCAT veri yolunun düşük veri yolu yüküne ve noktadan noktaya fiziksel katmanına dayanarak, parazit ve karışıklık oluşumunu önemli ölçüde bastırabilir ve sistemin güvenilirliğini ve parazit önleme yeteneğini önemli ölçüde artırabilir.

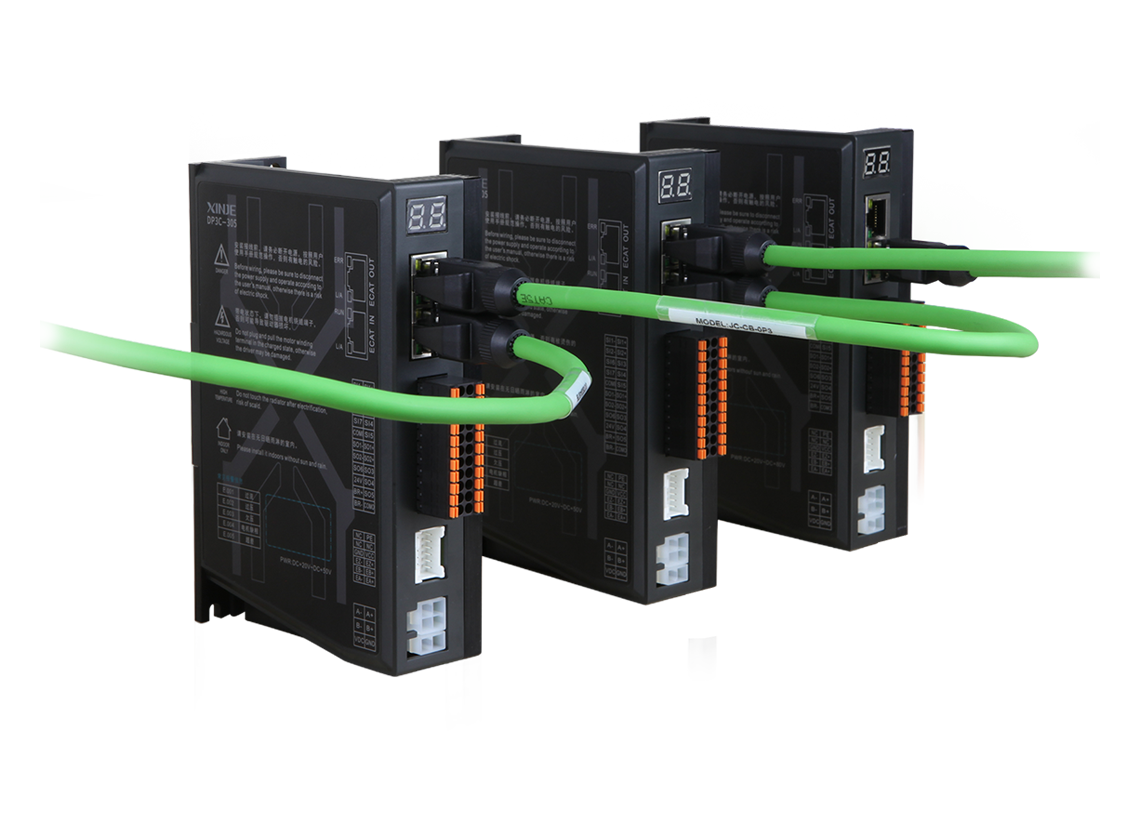

DP3C serisi kapalı devre veri yolu tipi step motor sürücüsü

COE protokolünü, basit kablolamayı ve yüksek güvenilirliği destekler



DP3C serisi kapalı devre veri yolu tipi step motor sürücüsü CiA402 standardına uygundur ve 32 ekseni destekler. Ana ve yardımcı istasyonlar arasındaki iletişim döngüsü 32 eksen için 1 ms'ye ulaşabilir. Kapalı devre kontrol teknolojisi adım kaybını ortadan kaldırabilir ve yeni kontrol algoritması mükemmel performansa sahiptir. Robotik kol ekipmanı, fotovoltaik ekipman vb. gibi çok eksenli kontrol gerektiren elektronik, lazer ve cihazlarda kullanılabilir.

Adım kayıplarını ortadan kaldırmak için kapalı çevrim kontrol teknolojisi

Gerçek zamanlı konum sapmasını telafi etmek için bir enkoder kullanarak konum geri bildirimi, adım kaybı sorununu temelden çözer.

Üstün performanslı yeni nesil kontrol algoritmaları

Motor daha sorunsuz çalışır ve sıcaklık artışı önemli ölçüde azalır.

En son kontrol algoritmalarıyla birleştirilmiş EtherCAT veri yolu teknolojisi

Geleneksel açık çevrim step motorlara kıyasla tork artar ve motorun yüksek hızlı performansı 2000 rpm'ye kadar önemli ölçüde iyileşir.

Daha hızlı iletişim için EtherCAT veri yolu teknolojisinin entegrasyonu

COE protokolünü destekler, CiA402 standardına uygundur, 32 ekseni destekler, standart EtherCAT protokol ana istasyonunu destekler ve ana ve bağımlı istasyonlar arasındaki iletişim döngüsü en hızlı 32 eksen için 1 ms'ye kadar ulaşabilir.

Basit kablolama ve daha kolay ekipman bakımı

Bir ağ kablosu geleneksel darbe yön sinyal hattının yerini alır ve güç ve enkoder hatları ile donatılmıştır, bu da kablolamayı basitleştirir. Kablo maliyetlerini, işçilik maliyetlerini ve bakım maliyetlerini önemli ölçüde azaltabilir.

Daha yüksek güvenilirlik ve parazit önleme yeteneği

EtherCAT veri yolunun düşük veri yolu yüküne ve noktadan noktaya fiziksel katmanına dayanarak, parazit ve karışıklık oluşumunu önemli ölçüde bastırabilir ve sistemin güvenilirliğini ve parazit önleme yeteneğini önemli ölçüde artırabilir.

Zengin işlevsellik

7 sinyal girişi ve 7 sinyal çıkışı ile donatılmıştır, prob girişi, alarm çıkışı, konum çıkışı, pozitif ve negatif limit, başlangıç girişi ve fren sinyali çıkışı gibi işlevleri gerçekleştirebilir ve farklı müşteri gruplarının ihtiyaçlarını karşılar.





Pulse Tipi Step Motor Sürücüleri

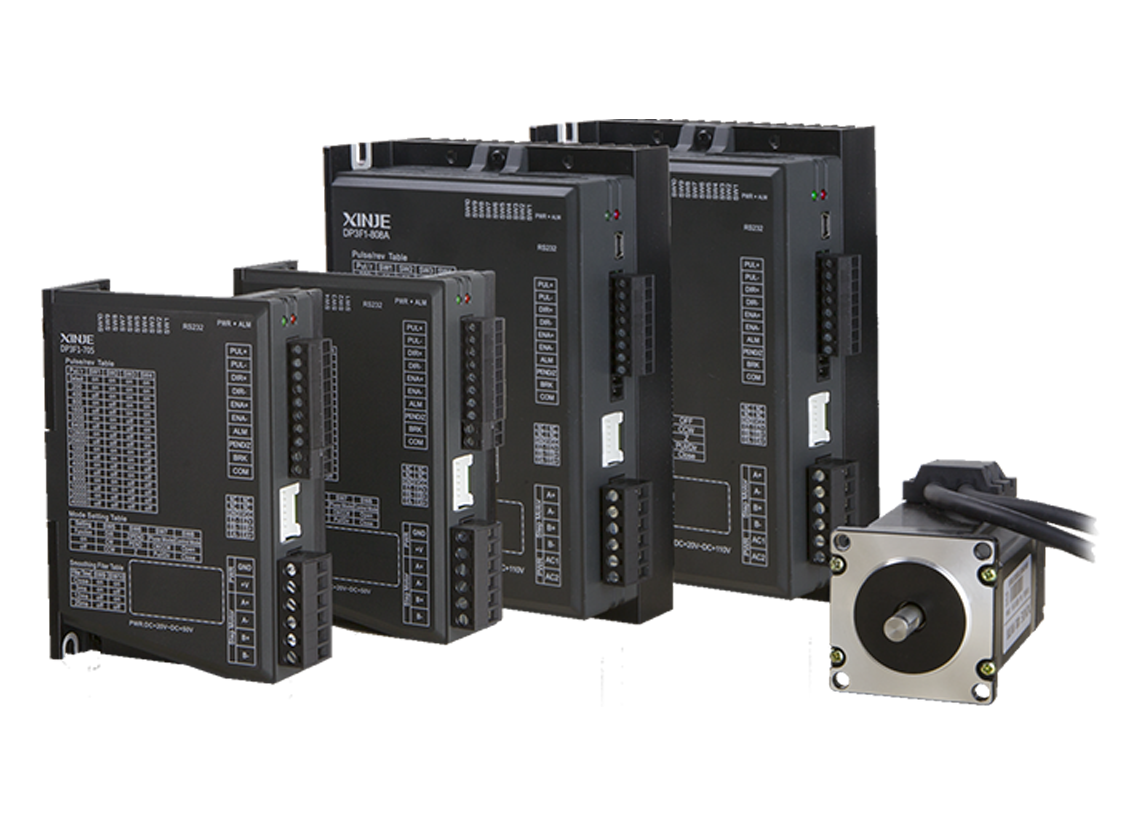

DP3F1 serisi kapalı çevrim pulse tipi step sürücü

Kapalı çevrim kontrol, tork artışı, mükemmel performans



DP3F1 serisi kapalı çevrim pulse step sürücü, oyma makineleri, kablo soyma makineleri, markalama makineleri, kesme makineleri, lazer makineleri, çiziciler, tıbbi ekipman, CNC takım tezgahları, otomatik montaj ekipmanları, elektronik işleme ekipmanları vb. gibi çeşitli küçük ve orta ölçekli otomasyon ekipmanları ve cihazları için uygundur.

Kapalı çevrim kontrol, tork artışı ve adım kaybının ortadan kaldırılması



Yeni kapalı çevrim kontrol algoritması, iyileştirilmiş akım tepkisi ve sık ileri geri durumlarda %30'a kadar artırılmış hız



Pulse ve yön giriş seviyeleri 5V ve 24V'u destekler



Yerinde/Z sinyal çıkışını, alarm sinyal çıkışını ve fren sinyal çıkışını destekler



Kodu çevirerek filtreleme süresi ayarlanabilir, tek ve çift pals modları değiştirilebilir ve çalışma yönü değiştirilebilir



Filtreleme süresi çevirerek ayarlanabilir, bu da daha yumuşak ve daha hızlı çalışma sağlar



Tek tıklamayla parametre değişikliği elde etmek için bir seri port aracılığıyla üst bilgisayara bağlanabilir



Tak ve çalıştır kablolama, basit ve hızlı



Aşırı gerilim, aşırı akım, düşük gerilim ve kısa devre koruması dahil olmak üzere kapsamlı koruma fonksiyonları

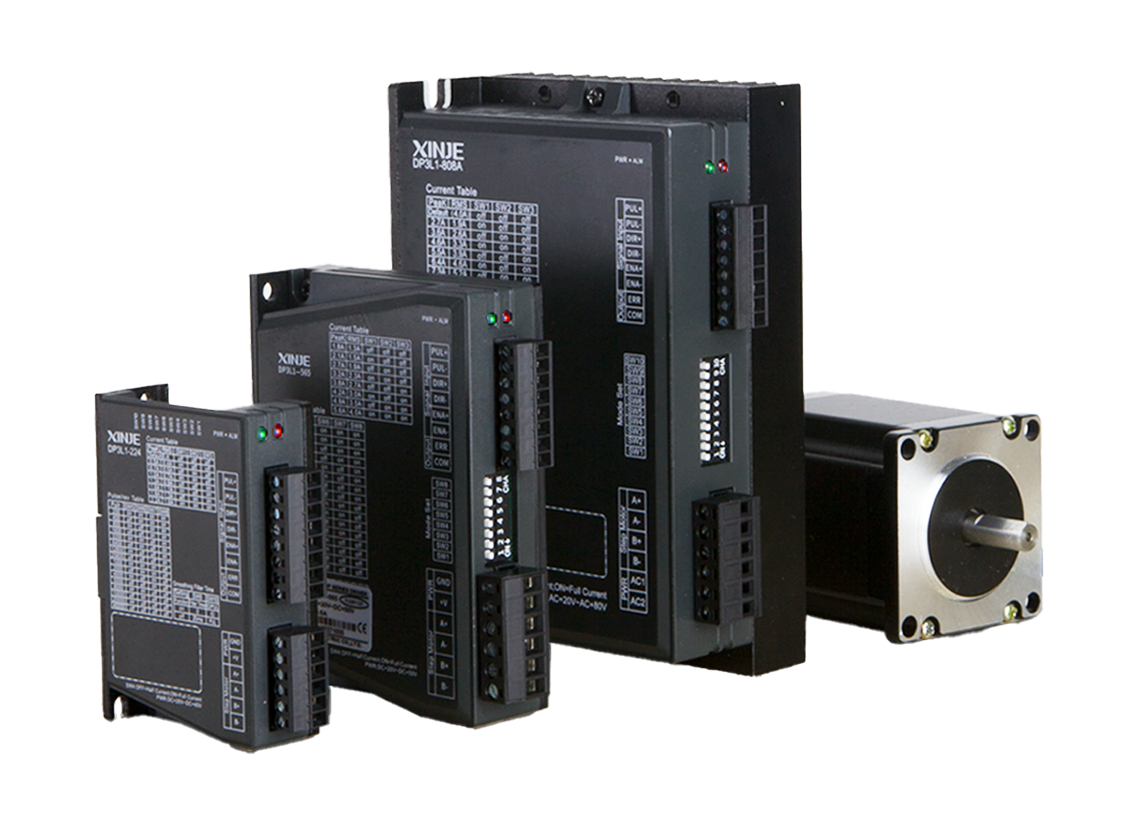

DP3L1 serisi açık çevrim pulse tipi step sürücü

Yüksek çıkış, yüksek hız, kararlı çalışma, düşük sıcaklık artışı



DP3L1 serisi açık çevrim pulse step sürücü, pnömatik markalama makineleri, etiketleme makineleri, kesme makineleri, lazer markalama makineleri, çiziciler, küçük oyma makineleri, CNC takım tezgahları, taşıma cihazları vb. gibi çeşitli küçük ve orta ölçekli otomasyon ekipmanları ve cihazları için uygundur. Etki, kullanıcıların düşük titreşim, düşük gürültü, yüksek hassasiyet ve yüksek hız beklediği küçük cihazlarda özellikle iyidir.

IO modu kodu çevirerek değiştirilebilir, bu da onu çift kullanımlı bir cihaz yapar.



Üst bir bilgisayara ihtiyaç duymadan basit kontrol, anahtar miktarı başlatmayı durdurmayı ve yönü kontrol eder ve harici potansiyometre motor hızını kontrol eder.



DP3L1 serisi pals sinyali ve yön sinyali 5-24V girişi destekler, bu da kullanımı daha uygun hale getirir.



Filtreleme süresi çevirerek ayarlanabilir, bu da daha yumuşak ve daha hızlı çalışma sağlar.

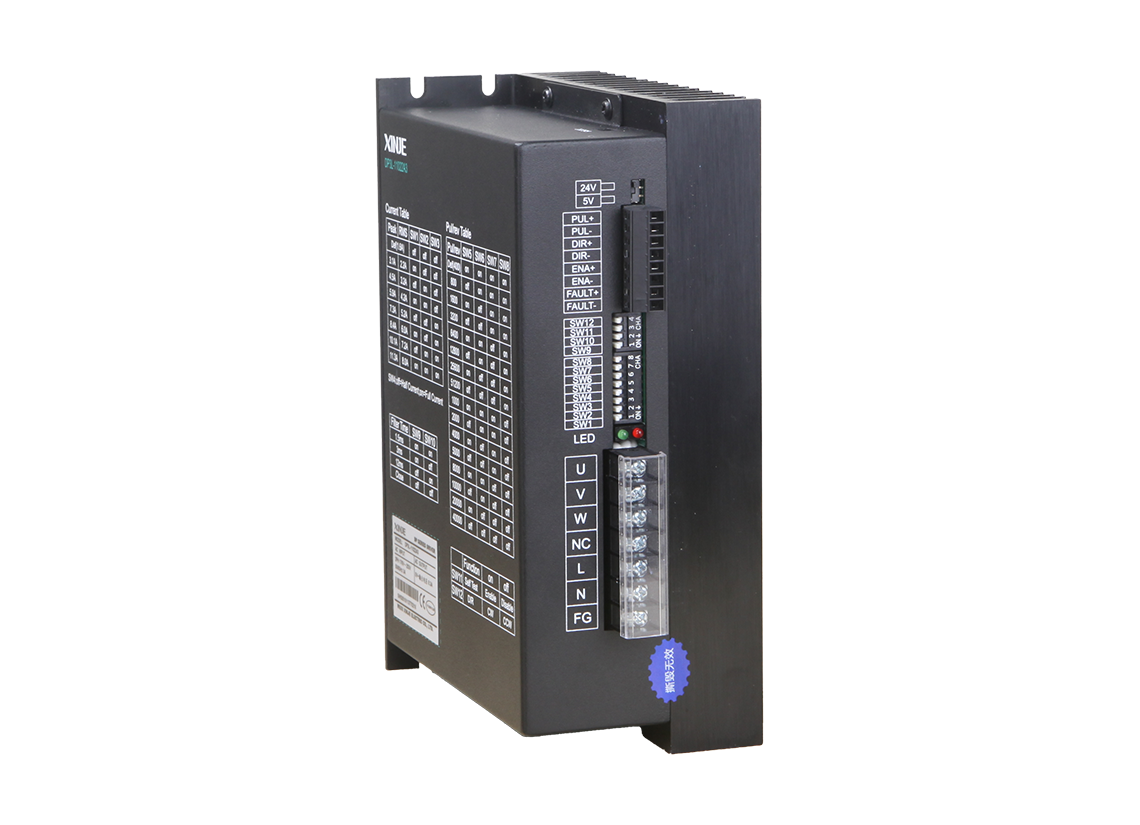

DP3L serisi yüksek gerilim açık çevrim pulse tipi step sürücü

Yeni kontrol algoritması, iyileştirilmiş performans, kararlı ve güvenilir



DP3L serisi yüksek gerilim açık çevrim pulse tipi step sürücü, 200-240VAC güç kaynağı voltajına, yeni bir kontrol algoritmasına ve önemli ölçüde iyileştirilmiş performansa sahiptir. Nihai taslak hızı ve torku, orijinal ürüne kıyasla %10-30 oranında artırılmıştır. Pulse ve yön giriş seviyeleri 5V ve 24V'u destekler ve dilimleme makinelerinde, giyim paketleme makinelerinde, dokumasız torba yapma makinelerinde, eldiven makinelerinde vb. kullanılabilir.

Önemli ölçüde iyileştirilmiş performansa sahip yeni kontrol algoritması, orijinal ürüne kıyasla orta ve yüksek hızlarda %10-30 daha yüksek tork sağlar.



İyileştirilmiş motor performansı ve azaltılmış sıcaklık artışı.



3 haneli çevirme, 8 akım seviyesi ayarlayabilir.



4 haneli çevirme, alt bölme için 16 seviye ayarlanabilir.



Otomatik açılma ve otomatik ayarlama fonksiyonu.



Dururken akım otomatik olarak yarıya iner ve çevirme isteğe bağlıdır.



Pulse tepki frekansı 200KHz'e kadar ulaşabilir.



Aşırı akım, aşırı gerilim ve kısa devre gibi koruma fonksiyonlarına sahiptir.



Harici alarm çıkışı, maksimum çıkış akımı 50mA, dayanma gerilimi 24VDC.

Entegre Sürüş Kontrol Tipi Step Motor Sürücüleri

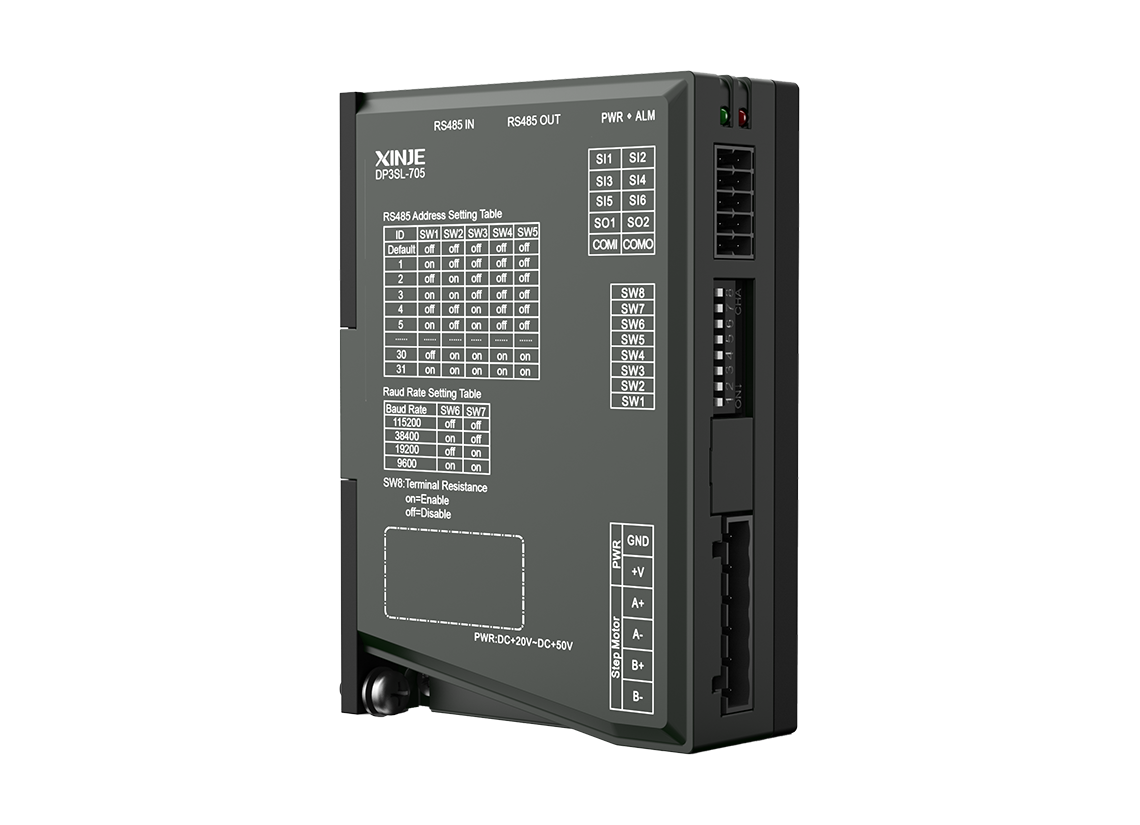

DP3SL serisi açık çevrim RS485 step sürücü

Gerçek zamanlı kontrol, veri iletimi ve basit kablolama



DP3SL serisi açık çevrim RS485 step sürücü, dijital sürücüye RS485 iletişimi ve tek eksen kontrol fonksiyonları ekler. Modbus RTU veri yolu protokolüne dayanarak, step sisteminin gerçek zamanlı kontrolünü ve veri iletimini gerçekleştirir. 485 iletişim hattı, geleneksel pals yön sinyal hattının yerini alır, bu da basit kablolama ve maliyet tasarrufu sağlar.

Dijital sürücüler temelinde, RS485 iletişimi ve tek eksen kontrol fonksiyonları eklenmiştir



Step motor sisteminin gerçek zamanlı kontrolünü ve veri iletimini sağlamak için Modbus RTU veri yolu protokolünü temel alan RS485 ağ arayüzünün benimsenmesi



485 iletişim hatları, geleneksel pals yön sinyal hatlarının yerini almıştır ve bu da kablo maliyetlerini, işçilik maliyetlerini ve bakım maliyetlerini önemli ölçüde azaltabilen basit kablolama sağlar
